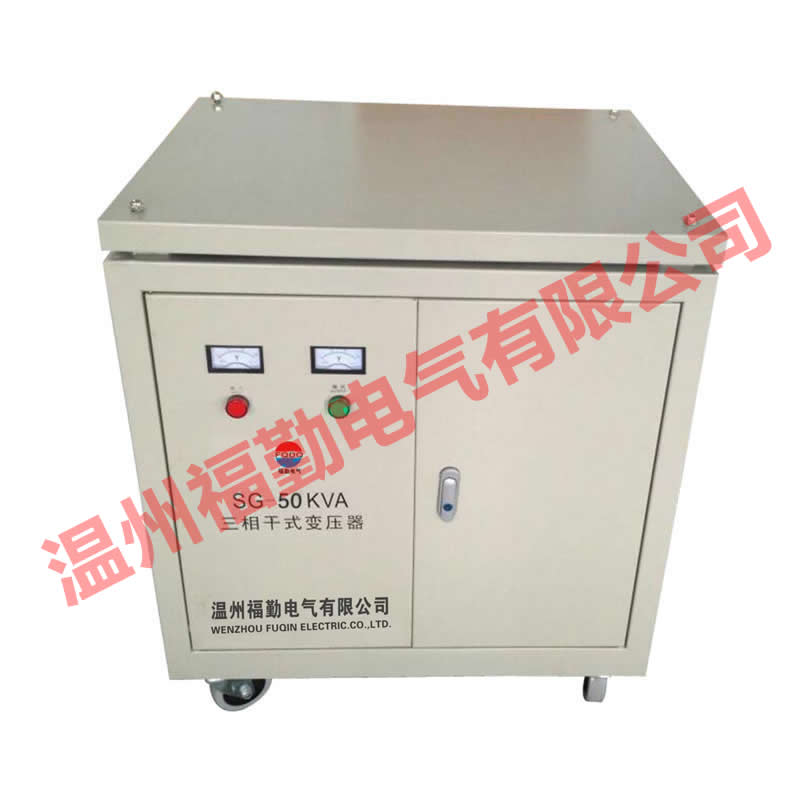

■產品概述
|
|
我公司多年來采用優質材料和先進的工藝技術專業生產 3KVA--500KVA 之間，SG系列三相干式隔離變壓器，產品參照國外同類產品最新研制開發進口設備用變壓器，產品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 國際、國家標準。SG 系列三相干式變壓器廣泛適用于交流 50/60HZ ，輸入、輸出電壓不超過1000V 的各種供電場合。產品的各種輸入、輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均根據用戶的要求進行精心的設計與制造。
|
|
■產品特點
|
|
該系列隔離變壓器具有電壓轉換功能（如△/YO或YO/△接法），有濾波抗干擾功能，能有效地抑制電源引起的諧波和雷電磁脈沖的干擾，隔離變壓器可以產生新的中性線，避免由于電網中性線問題，造成設備不能正常運行。隔離變壓器不會對電網產生干擾，而且能起到凈化電網的作用，能完全隔離三相電源線路中同相位的雷電脈沖。
|
|
■使用范圍
|
|
該系列隔離變壓器廣泛用于地鐵、高層建筑、機場、車站、印刷機、數控機床、CNC加工中心、醫療CT設備，激光設備，工礦企業及隧道的輸配電及進口設備的使用等場所。
|
|
■技術參數
|
|
輸入電壓
|
660V 480V 380V 220V 200V
(任何電壓可定制）
|
環境溫度
|
-25℃-+45℃
|
|
輸出電壓
|
415V 380V 220V 200V
（任何電壓可定制）
|
海拔高度
|
<4000m
|
|
效率
|
≥95%
|
相對濕度
|
<90%
|
|
波形失真
|
無附加波形失真
|
安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸性和腐蝕性介質.
|
|
功能
|
具有輸入電壓、輸出電壓指示（指帶機箱產品）
|
|
保護
|
具有過流保護可長期無人值守工作
|
|
絕緣電阻
|
≥50M
|
|
電氣強度
|
工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象
|
凡不符合上述規定的特殊使用條件,應由使用單位和我廠協商確定
|
|
過載能力
|
二倍的額定電流,維持1分鐘
|
|
|
■規格型號及安裝尺寸
|
|
規 格
|
輸入電壓
|
輸出電壓
|
產品尺寸
|
安裝尺寸
|
|
SBK/SG-3KVA
|
|
|
SBK/SG-5 KVA
|
660V
400V
380V
200V
可根據客戶要求訂制
|
380V
220V
110V
36V
可根據客戶要求訂制
|
30X20.5X32
|
20X12.5
|
|
SBK/SG-6KVA
|
30X20.5X32
|
20X12.5
|
|
SBK/SG-8KVA
|
36X21.5X38
|
? 32X13.5
|
|
SBK/SG-10KVA
|
36X21.5X38
|
? 32X13.5
|
|
SBK/SG-15KVA
|
42X24.5X44
|
38X15.5
|
|
SBK/SG-20KVA
|
48X32.5X50
|
? 42X15.5
|
|
SBK/SG-30KVA
|
54X38.5X56
|
48X16.5
|
|
SBK/SG-50KVA
|
75X35.5X52
|
52X18.5
|
|
SBK/SG-60KVA
|
75X35.5X52
|
????52X18.5
|
|
SBK/SG-80KVA
|
80×45.5×65
|
52X20.5
|
|
SBK/SG-100KVA
|
86×45.5×65
|
? 56X22
|
|
SBK/SG-180KVA
|
98×68.5×85
|
65X24.5
|
|
SBK/SG-200KVA
|
98×68.5×85
|
65X24.5
|
|
SBK/SG-300KVA
|
107×78.5×85
|
75X26
|
|
|
■正常使用條件
|
1、海拔高度不超過4000m；
2、周?chē)橘|(zhì)溫度，最低不低于-25度，最高不高于+40度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
|
|
■備注
|
|
輸入輸出電壓可根據客戶需求定制
|
